深孔鉆機床的3大加工系統及其加工應用，精度分析

文章作者：臺翰機械　發布時間：2018-07-25 11:23:42　瀏覽次數：1965次

摘要：深孔鉆床是一種高精度、高效率、高自動化的深孔加工專用機床，依托先進的孔加工技能(槍鉆、BTA鉆、噴吸鉆等)，經過一次接連的鉆削即可抵達一般需鉆、擴、鉸工序才干抵達的加工精度和外表粗糙度。加工孔孔徑尺度精度：IT7～I(xiàn)T11;加工孔偏斜度：≤0.5～1/1000(加工孔深);加..

深孔鉆床是一種高精度、高效率、高自動化的深孔加工專用機床，依托先進的孔加工技能(槍鉆、BTA鉆、噴吸鉆等)，經過一次接連的鉆削即可抵達一般需鉆、擴、鉸工序才干抵達的加工精度和外表粗糙度。加工孔孔徑尺度精度：IT7～I(xiàn)T11;加工孔偏斜度：≤0.5～1/1000(加工孔深);加工孔外表光潔度：Ra0.2～6.3um。

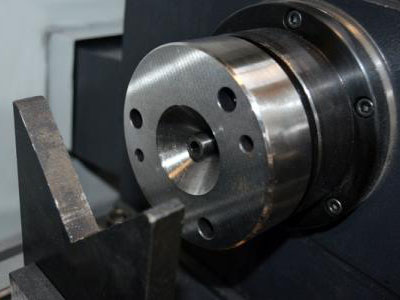

深度分析深孔鉆床的3個加工體系

深孔鉆床的加工體系：


1、槍鉆體系

首要用于小直徑(一般小于35mm)深孔的鉆削加工，所需切削液壓力高。是Zui常見的深孔鉆削加工方法。其歸于內冷外排屑方法，切削液經過中空的鉆桿內部，抵達鉆頭頭部進行冷卻光滑，并將切屑從鉆頭及鉆桿外部的V型槽排出。適宜于中小批量的金石QYZ深孔鉆體系相同歸于槍鉆加工體系，可方便的裝備在車床、鏜床、加工中心等普通機床上，其刀具運用槍鉆，高壓力的氣霧為其供給冷卻和排屑的動力。


2、BTA單管鉆體系

歸于外冷內排屑方法，切削液經過授油器從鉆桿外壁與工件已加工外表之間進入，抵達刀具頭部進行冷卻光滑，并將切屑由鉆桿內部推出。授油器除了具有導向功用之外，還供給了向切削區輸油的通道。該體系運用廣泛，但受鉆桿內孔排屑空間的約束，首要用于直徑￠﹥12mm的深孔鉆削加工。與噴吸鉆比較，高的切削液壓力使得單管鉆體系更加可靠，當鉆削難以斷屑的資料(如低碳鋼和不銹鋼等)時尤為如此。相較噴吸鉆來說，BTA單管鉆體系是大批量、高負荷接連加工的首選。


3、噴吸鉆體系

系內排屑深孔鉆削加工。切削液由聯合器上輸油口進入，其間大部分的切削液向前進入內外鉆桿之間的環形空間，抵達刀具頭部進行冷卻光滑，并將切屑推入內鉆桿內腔向后排出;別的小部分的切削液，利用了流體力學的噴發效應，由內鉆桿上月牙狀噴嘴高速噴入內鉆桿后部，在內鉆桿內腔構成一個低壓區，，對切削區排出的切削液和切屑產生向后的抽吸，在推吸雙重效果下，促進切屑敏捷向外排出。這種相對獨立的體系較BTA體系而言所需的切削液壓力更低，一起還降低了鉆削體系的密封要求。因為有內管，噴吸鉆加工Zui小直徑規模受到約束，一般不能小于￠18mm。
